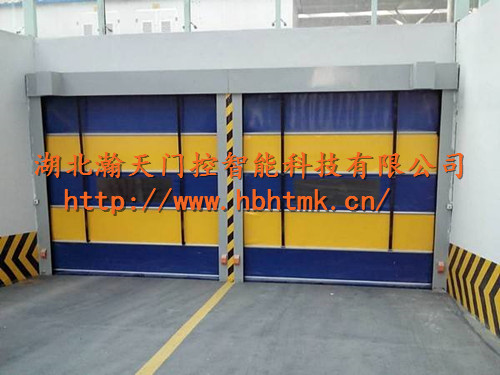

快速门厂家分享快速门的红外对射接线方法
来源：瀚天门控
浏览次数：1974
日期：2020/7/3 11:11:00
快速门在安装红外对射光电感应系统时，首先要将光电发光器和反射板水平固定在快速卷帘门框两侧，然后将光电传感器电缆连接到电控箱接线端子，按照标号码进行连接即可，具体操作方法如下：
1、当电控箱接线端子无GND接口时，可将蓝线连接到G点接线口使用，在光电传感器白线连接到G点后，高速门下落到底，光电传感器就会有信号，物体碰到红外线，快速门门体上升。
2、若光电传感器白线连接到X5时，快速卷帘门门体下落到底后，光电传感器无信号，物体碰到红外线时无动作，这时说明线路接线错误，需立即矫正。
3、开启电源，发光器指示灯会亮起，绿色灯表明光电感应器可正常使用，黄色灯时说明信号未对准
4、需要手动上下左右调整光电传感器与反射板水平位置，待二者处于同一水平位置，发射器返回信号为绿灯，这时就可以正常使用。
5、安装完成后，为了确认其使用效果，还要对光电传感器进行性能测试，测试时，若物体经过传感器。
6、光电指示灯为黄色，快速卷帘门体上升不下降，当物体离开感应区时，光电指示灯为绿色，门体延时后自动下降。
